９．交流と電磁波

Fig.1　ゲルマラジオの回路図

主な部品

Fig.4　ゲルマニウムダイオード(1N34A)

Fig.5 セラミック（圧電）イヤホン

Fig.6　アース

　　　
　　　　
Fig.7　エアーバリコン
VC-1: 20~120pF、VC-2: 20~320pF

本体の組み立ての結果をFig.7と8に示した。放送を聞くためにはアンテナ(被覆導線20m)とアースの使用が必須であった。イヤホンの故障（後述）が多く、交換できるように接続部品を用いた。学校校舎では、放送は蚊が鳴くような小ささであり内容を理解できるレベルではなかったが、自作のラジオでの試聴で生徒の感動は大きかった。一方、学校から東方向で海岸に近い木造家屋内では（ワイヤーアンテナとアースを使用して）明瞭に放送を聞くことができた。

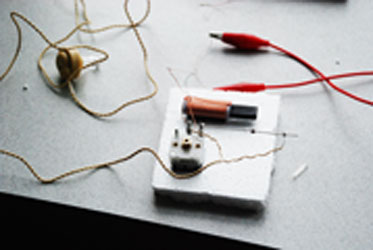

Fig.8a   PSボード上に組み立てたゲルマラジオ

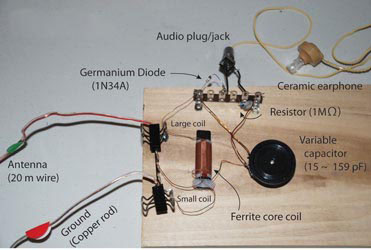

Fig. 8b　木板上に組み立てたゲルマラジオ

　Fig.10 ループアンテナ（ガラ巻）Fig.11 ループアンテナにバリコンとイヤホンを取り付けた。



Fig.12　学校から18km離れたところにあるAM放送の送信アンテナ（High Island）。167mと91.4mの２本のアンテナである。

送信条件：WFAN-AM 660kHz, 50kW

 ループアンテナ付きのゲルマラジオ（GR-2)を用いてアースなしで放送を明瞭に聞くことができる場所は送信アンテナからおよそ10kmぐらいまでで、それより遠い場所（学校を含む）では音量は小さくなる。校舎内では聞こえない。校庭では内容を理解する程度聞き取ることができる。

Fig.13　放送アンテナと慶應NY学院付近の地図

Fig. 14 ループアンテナ

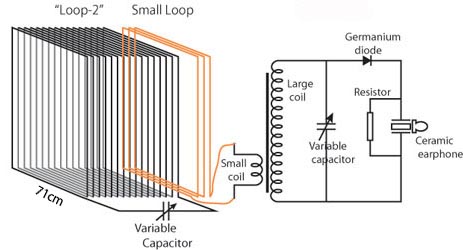

Fig.15　ゲルマラジオをループアンテナとカップルさせたループに繋ぐ。
ループアンテナ：裸銅線(0.16φ,AWG18,150ft)、10mmの間隔を開けて15巻。
インダクタンスの計算値：513μH(B. Carterのプログラムを使用）
二連エアーバリコン(Fig.7、最大容量440pF)

Fig.16

Fig.17

これまで作製したゲルマラジオの中では最も受信状態が良い。受信できたラジオ局は、WCBS(880kHz)とWINS(1010kHz)の２局。

ゲルマラジオの組み立てで一番多い問題はセラミックイヤホンである。最初に購入した７個のうち６個は受信不能で、残る１個も受信できるときとできない時があった。

　　　　　　　　　　

Fig.18 裏蓋を開いた状態。二つ見える
半田の一つが浮いている。
これが故障の原因だ。この修理は難しい。

Fig.19 セラミック振動板側セラミックの
ハンダが取れているが、これは振動板
を持ち上げた時に外れたもの。

Fig.20 　イヤホンと同様にピエゾ素子をを使ったブザーを購入し、これがイヤホンとして転用できることを確認した。ただし音量が少し小さい。



ウェブサイトの情報では、粗悪品質のイヤホンについての同様なトラブルの報告例が多く見られる。写真の製品は台湾製で、日本製のものは故障が少ないという報告も見られた。
